تفاوت بین کانکتور نوع پیچ PCB مرد و زن چیست؟

در قلمرو الکترونیک ، اتصالات نوع پیچ PCB نقش مهمی در ایجاد اتصالات الکتریکی ایمن و قابل اعتماد دارند. من به عنوان یک تامین کننده فصلی از اتصالات نوع پیچ PCB ، من اغلب با سؤالاتی در مورد تفاوت بین اتصالات زن و مرد روبرو می شوم. درک این تفاوت ها برای مهندسان ، طراحان و هر کسی که در پروژه های الکترونیک شرکت می کند ضروری است ، زیرا می تواند بر عملکرد و عملکرد محصول نهایی تأثیر بگذارد.

طراحی و ساختار فیزیکی

یکی از واضح ترین تفاوت ها بین اتصالات نوع پیچ PCB زن و مرد در طراحی فیزیکی آنها نهفته است. کانکتور نر به طور معمول دارای پین یا پایانه های بیرون زده است که به گونه ای طراحی شده اند که در سوکت ها یا ظروف مربوط به کانکتور زن قرار بگیرند. این پین ها معمولاً از مواد رسانا مانند مس یا برنج ساخته می شوند و اغلب با موادی مانند طلا یا قلع برای تقویت هدایت و جلوگیری از خوردگی اندود می شوند.

از طرف دیگر ، کانکتور زن دارای سوکت یا ظروف است که برای دریافت پین های کانکتور مرد طراحی شده است. این سوکت ها به طور معمول با مواد رسانا روکش شده اند تا هنگام جفت شدن اتصالات زن و مرد از اتصال الکتریکی خوب اطمینان حاصل شود. طراحی کانکتور زن همچنین شامل مکانیسمی برای ایمن سازی پین های نر در محل است که اغلب با استفاده از پیچ یا گیره برای جلوگیری از از دست دادن اتصال.

شکل و اندازه اتصالات زن و مرد نیز بسته به کاربرد خاص و الزامات سیستم الکتریکی می تواند متفاوت باشد. به عنوان مثال ، برخی از اتصالات ممکن است شکل مستطیل شکل داشته باشند ، در حالی که برخی دیگر ممکن است دایره ای یا مربعی باشند. اندازه کانکتور همچنین می تواند متفاوت باشد ، با اتصالات کوچکتر در برنامه هایی که فضای محدود است استفاده می شود و اتصالات بزرگتر در برنامه هایی که در آن به رتبه های بالاتر یا ولتاژ نیاز دارند ، مورد استفاده قرار می گیرند.

خصوصیات الکتریکی

علاوه بر طراحی فیزیکی آنها ، اتصالات نوع پیچ PCB مرد و زن نیز از ویژگی های الکتریکی متفاوتی برخوردار هستند. کانکتور نر ، با پین های بیرون زده ، به طور معمول مقاومت کمتری نسبت به کانکتور زن دارد که می تواند منجر به اتصال الکتریکی کارآمدتر شود. این امر به این دلیل است که پین های کانکتور نر در تماس با مواد رسانا در سوکت زن ، سطح بیشتری دارند که مقاومت را کاهش می دهد و جریان جریان بهتری را فراهم می کند.

از طرف دیگر ، کانکتور زن ممکن است از خازن بالاتری نسبت به کانکتور مرد برخوردار باشد. خازن اندازه گیری توانایی یک خازن برای ذخیره انرژی الکتریکی است و در زمینه اتصال ، می تواند بر عملکرد سیستم الکتریکی تأثیر بگذارد. ظرفیت بالاتر در کانکتور زن می تواند منجر به زمان پاسخگویی کندتر و سطح بالاتری از اعوجاج سیگنال شود که می تواند نگرانی در برنامه های پر سرعت باشد.

یکی دیگر از ویژگی های مهم الکتریکی که باید در نظر گرفته شود ، رتبه بندی جریان و ولتاژ اتصالات زن و مرد است. این رتبه بندی ها حاکی از حداکثر مقدار جریان و ولتاژ است که کانکتور می تواند با خیال راحت بدون گرمای بیش از حد از آن استفاده کند یا باعث آسیب به سیستم الکتریکی شود. مهم است که اتصالات با رتبه بندی جریان و ولتاژ مناسب را برای کاربرد خاص انتخاب کنید تا از ایمنی و قابلیت اطمینان سیستم الکتریکی اطمینان حاصل شود.

نصب و مونتاژ

فرآیند نصب و مونتاژ برای اتصالات نوع پیچ PCB نر و ماده نیز می تواند متفاوت باشد. کانکتور نر به طور معمول نصب آن آسان تر از کانکتور زن است ، زیرا به سادگی نیاز به وارد کردن در سوکت مربوطه در کانکتور زن دارد. پس از قرار دادن پین های نر در سوکت ، پیچ ها یا گیره های موجود در کانکتور ماده می توانند محکم شوند تا اتصال آن را تضمین کنند.

از طرف دیگر ، کانکتور زن ممکن است به نصب دقیق تری نیاز داشته باشد ، زیرا برای اطمینان از اتصال الکتریکی خوب ، باید به درستی با کانکتور مرد هماهنگ شود. این ممکن است شامل استفاده از پین ها یا راهنماهای تراز باشد تا اطمینان حاصل شود که اتصالات زن و مرد قبل از برقراری اتصال به درستی قرار گرفته اند. در بعضی موارد ، اتصال دهنده زن نیز ممکن است برای اطمینان از اتصال دائمی و قابل اعتماد به PCB لحیم شود.

برنامه

اتصالات نوع پیچ PCB زن و مرد در طیف گسترده ای از برنامه ها از جمله منبع تغذیه ، سیستم های کنترل ، ارتباطات از راه دور و الکترونیک خودرو استفاده می شود. در کاربردهای منبع تغذیه ، از اتصالات زن و مرد برای اتصال منبع تغذیه به بار الکتریکی مانند موتور یا لامپ استفاده می شود. کانکتور نر به طور معمول به منبع تغذیه وصل می شود ، در حالی که کانکتور زن به بار وصل شده است.

در سیستم های کنترل ، از اتصالات زن و مرد برای اتصال سنسورها ، محرک ها و سایر مؤلفه ها به واحد کنترل استفاده می شود. از کانکتور نر اغلب برای اتصال سنسورها به واحد کنترل استفاده می شود ، در حالی که از کانکتور زن برای اتصال محرک ها به واحد کنترل استفاده می شود. این امر امکان نصب و تعویض آسان قطعات و همچنین انعطاف پذیری در طراحی سیستم کنترل را فراهم می کند.

در برنامه های کاربردی از راه دور ، از اتصالات زن و مرد برای اتصال کابل ها و دستگاه هایی مانند روتر ، سوئیچ و مودم استفاده می شود. از کانکتور نر معمولاً برای اتصال کابل به دستگاه استفاده می شود ، در حالی که از کانکتور ماده برای اتصال دستگاه به شبکه استفاده می شود. این امر امکان نصب و پیکربندی آسان سیستم ارتباطات از راه دور و همچنین امکان ارتقاء یا جایگزینی قطعات را در صورت لزوم فراهم می کند.

در الکترونیک خودرو ، از اتصالات مرد و زن برای اتصال اجزای مختلف الکتریکی مانند سنسورها ، محرک ها و ماژول های کنترل استفاده می شود. از کانکتور نر اغلب برای اتصال سنسورها به ماژول کنترل استفاده می شود ، در حالی که از کانکتور زن برای اتصال محرک ها به ماژول کنترل استفاده می شود. این امر امکان نصب و نگهداری آسان سیستم الکتریکی خودرو و همچنین امکان تشخیص و تعمیر سریع گسل ها را فراهم می کند.

انتخاب کانکتور مناسب

هنگام انتخاب بین اتصالات نوع پیچ PCB زن و مرد ، مهم است که نیازهای خاص برنامه را در نظر بگیرید. برخی از عوامل مورد توجه شامل اندازه و شکل فیزیکی کانکتور ، خصوصیات الکتریکی مانند مقاومت ، ظرفیت و رتبه بندی جریان و ولتاژ و الزامات نصب و مونتاژ است.

همچنین انتخاب یک کانکتور که با سایر اجزای موجود در سیستم الکتریکی سازگار باشد ، مهم است. این شامل اطمینان از این است که کانکتور دارای تعداد صحیح پین یا سوکت ، طرح صحیح پین و ولتاژ و رتبه بندی صحیح و جریان باشد. استفاده از یک کانکتور ناسازگار می تواند منجر به اتصال الکتریکی ضعیف شود ، که می تواند منجر به مشکلاتی مانند گرمای بیش از حد ، اعوجاج سیگنال و حتی خرابی الکتریکی شود.

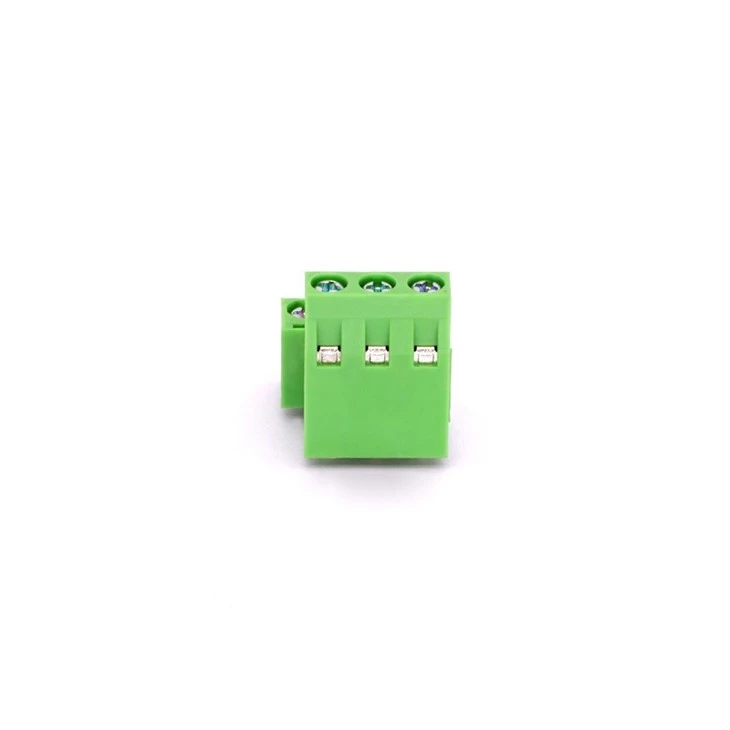

به عنوان تأمین کنندهبلوک ترمینال الکتریکی پیچ PCB، من می توانم طیف گسترده ای از اتصالات زن و مرد را برای پاسخگویی به نیازهای برنامه های مختلف فراهم کنم. اتصالات ما از مواد با کیفیت بالا ساخته شده و برای ارائه عملکرد قابل اعتماد و ماندگار طراحی شده اند. این که آیا شما به دنبال یک کانکتور کوچک و کم مشخص برای یک دستگاه الکترونیکی جمع و جور هستید یا یک کانکتور بزرگ با جریان بالا برای یک برنامه منبع تغذیه ، ما راه حل مناسب برای شما داریم.

پایان

در پایان ، اتصالات نوع پیچ PCB مرد و زن دارای طرح های فیزیکی مختلف ، ویژگی های الکتریکی ، الزامات نصب و مونتاژ و برنامه های کاربردی هستند. درک این تفاوت ها برای انتخاب کانکتور مناسب برای کاربرد خاص شما و اطمینان از ایمنی و قابلیت اطمینان سیستم الکتریکی شما ضروری است.

اگر در بازار اتصالات نوع پیچ PCB هستید ، من شما را تشویق می کنمبا ما تماس بگیریدبرای بحث در مورد نیازهای خود تیم متخصصان ما می توانند به شما در انتخاب کانکتور مناسب برای برنامه خود کمک کنند و پشتیبانی و راهنمایی مورد نیاز خود را برای اطمینان از نصب موفق در اختیار شما قرار می دهند. ما متعهد هستیم محصولات با کیفیت بالا و خدمات عالی مشتری را در اختیار مشتریان خود قرار دهیم و ما مشتاقانه منتظر همکاری با شما در پروژه الکترونیکی بعدی شما هستیم.

منابع

• گروب ، برنارد. "الکترونیک اساسی." آموزش مک گرا-هیل ، 2007.
• Scherz ، Paul و Simon Monk. "الکترونیک عملی برای مخترعین." آموزش مک گرا-هیل ، 2016.
• انجمن ملی تولید کنندگان برق (NEMA). "استانداردهای اتصالات برقی." NEMA ، 2020.
